PTFE（聚四氟乙烯）高頻板制造與應用技術指南

如果你正在設計工作頻率超過 5GHz 的射頻電路，或是在毫米波頻段遇到信號衰減、相位偏移等完整性問題，以聚四氟乙烯（PTFE，俗稱特氟龍 / Teflon）為基材的高頻電路板，幾乎是高頻場景下的核心選型方案。與常規 FR4 板材相比，PTFE 高頻板并非 “性能略優” 的升級選項，而是 10GHz 以上頻段能否實現穩定工作的門檻性材料。

作為專注高頻電路板制造的工廠，我們?cè)谌粘張D與量產過程中，見過大量因材料選型偏差、設計細節疏忽導致的返工與報廢案例：有項目將普通 FR4 用于 24GHz 雷達，最終信號衰減至無法解調；也有設計選對了 PTFE 基材，卻因孔徑比超標導致鍍通孔（PTH）可靠性失效，整批板材報廢。PTFE 高頻板從材料準備到成品測試，全流程工藝窗口都比普通 FR4 板嚴苛得多。

一、PTFE 高頻板的核心優勢：為什么是高頻信號的 “高速公路”

PTFE（聚四氟乙烯）是射頻與微波電路的首選基材，核心源于其分子結構中碳 - 氟鍵（C-F）的強電負性，帶來了兩個對高頻傳輸至關重要的電氣特性：

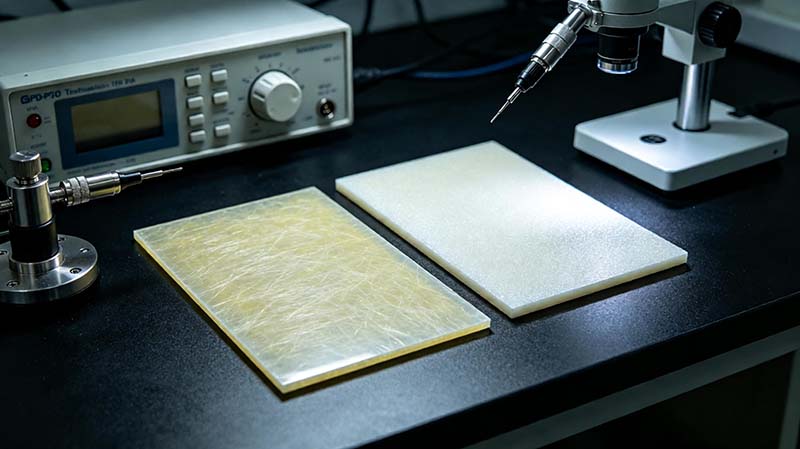

? 極低的介電常數（Dk ≈ 2.0–2.2）：相比 FR4 的 Dk 4.2–4.8，PTFE 可使信號傳播速度提升約 40%，同時顯著降低寄生電容。量產中對應的直觀優勢是：同等阻抗要求下微帶線線寬更寬，制造公差容忍度更高，阻抗控制更容易實現。

? 極低的損耗因子（Df ≈ 0.0002–0.0009）：這是 PTFE 高頻板最核心的性能壁壘。普通 FR4 的 Df 通常在 0.02 左右，10GHz 以上頻段內信號每傳輸 1 厘米就會出現明顯衰減；而 PTFE 的 Df 比 FR4 低兩個數量級，這也是毫米波 5G 基站、77GHz 車載雷達、衛星通信設備幾乎清一色采用 PTFE 基材的核心原因。

但純 PTFE 材料存在固有短板：機械強度偏低、熱膨脹系數（CTE）高（純料 z 軸 CTE 約 100 ppm/°C），未經改性的基材鉆孔易變形，銅箔附著力極差。因此實際 PCB 量產中使用的 PTFE 板材，幾乎均為填充或玻纖增強的復合材料。

二、PTFE 高頻板材料體系與工程選型要點

工程應用中主流的 PTFE 高頻板材可分為三大類，材料選型偏差極易導致交期延誤與批量報廢，需結合頻段、結構與可靠性要求匹配。

1. 玻纖編織增強 PTFE

在 PTFE 樹脂中加入編織玻璃纖維布，代表進口型號如 Taconic TLY 系列。玻纖增強可將 z 軸 CTE 從純料的 100 ppm/°C 降至 20–30 ppm/°C，大幅提升板材尺寸穩定性。

? 適用場景：多層板、需要機械安裝剛性的場景（如功放模塊、LNB 下變頻器）。若板材需設計鍍通孔，且工作環境存在 - 55℃~+125℃溫度循環，玻纖增強型是基礎選型要求。

? 國產對標：生益科技 S6100 系列、中英科技 ZYF-G 系列

2. 陶瓷填充 PTFE

通過在 PTFE 基體中添加陶瓷粉末（常用二氧化鈦、鈦酸鍶），可精準調控介電常數，同時進一步降低熱膨脹系數：X/Y 軸 CTE 可降至約 17 ppm/°C，與銅的膨脹系數高度匹配；z 軸 CTE 約 24–25 ppm/°C，遠優于純 PTFE 與玻纖編織型。代表進口型號如 Rogers RO3003（Dk=3.0）、RO3010（Dk=10.2）。

? 適用場景：相控陣天線、多層混壓板、對 PTH 可靠性要求高的航天與軍用雷達設計。陶瓷填充 PTFE 是高可靠性高頻場景的標準配置。

? 國產對標：華正新材 HC 系列、中英科技 ZYF-C 系列

3. 微纖玻纖 PTFE

采用隨機取向的微細玻璃纖維替代編織布，代表進口型號如 Rogers RT/duroid 5880（Dk=2.20, Df=0.0009）。這類材料 Dk 與 Df 表現最優，但機械強度相對偏弱，z 軸 CTE 較高（約 234 ppm/°C）。

? 適用場景：對插入損耗極度敏感的衛星通信、軍用電子戰系統。工作頻率 40GHz 以上、損耗要求嚴苛的設計，優先選擇該類材料。

? 國產對標：生益科技 S6200U 系列

主流 PTFE 板材參數對比表

選型三維評估模型：頻率 → 結構 → 可靠性

我們?cè)u(píng)估高頻 PCB 材料匹配度時，通常遵循以下邏輯，可有效避免過度選型或選型不足：

第一步：先看工作頻率。若工作頻率 <3GHz，優先確認是否可采用高 Tg FR4 或 Rogers RO4350B（碳?xì)浠衔锾沾苫?，非?PTFE）。大量 “高頻” 項目實際采用 RO4350B 即可滿足性能，加工難度更低、交期更短、成本更優。

第二步：再看板層結構。若為雙層微帶天線，可優先選擇玻纖編織或微纖玻纖 PTFE；若為四層以上帶盲埋孔的設計，陶瓷填充 PTFE 是更穩妥的選擇 —— 其 X/Y 軸 CTE 與銅高度匹配，可大幅降低熱循環后鍍層開裂的風險。

第三步：最后匹配可靠性要求。需要經歷寬溫循環的場景（汽車電子、戶外基站），必須重點關注 z 軸 CTE 指標；純相控陣天線若無過孔設計，可適當放寬 CTE 要求，優先選擇 Df 更低的材料。

三、高頻設計關鍵電氣性能與工藝的關聯

1. 介電常數（Dk）與阻抗控制

PTFE 的低 Dk 特性（主流 2.0–3.0 區間）直接決定了傳輸線寬度。以 50Ω 微帶線為例，1.6mm 板厚、Dk=2.2 的 RT5880 板材上，線寬約 2.8mm（110mil）；而 Dk=4.4 的 FR4 上，線寬僅約 1.5mm（59mil）。更寬的走線意味著蝕刻公差對阻抗的百分比影響更小。

量產經驗提示：PTFE 板的阻抗控制難點并非線寬蝕刻，而在于材料本身的 Dk 批次波動。進口高端 PTFE 材料的 Dk 公差通?？刂圃?±0.02 以內，部分中低端材料可能達到 ±0.05。對于要求 ±5% 阻抗精度的設計，建議制前要求材料供應商提供批次 Dk 測試報告。

2. 損耗因子（Df）與毫米波信號完整性

Df 直接決定信號單位長度的衰減量。28GHz 毫米波頻段下，普通 FR4 的插入損耗約為 0.03 dB/mm，而低損耗 PTFE（Df=0.0009）約為 0.003 dB/mm。對于 10cm 長度的饋電網絡，F(xiàn)R4 的累積損耗可達 3dB（功率減半），而 PTFE 僅 0.3dB。

該問題在陣列天線設計中尤為突出：當陣列規模超過 8×8 時，饋線總長度可達 15–20cm，若基材選型錯誤，信號到達輻射單元前已衰減殆盡。

3. 溫度穩定性與相位一致性

PTFE 的介電常數溫度系數（TCDk）通常低于 - 50 ppm/°C，陶瓷填充的 RO3003 系列可接近 0 ppm/°C。在相控陣天線中，若各通道 Dk 隨溫度漂移不一致，會直接導致波束指向偏移。這也是 5G Massive MIMO 基站普遍采用陶瓷填充 PTFE 材料的核心原因。

四、PTFE 高頻板制造難點與量產工藝解決方案

PTFE 高頻板的制造難度遠高于 FR4，核心源于 PTFE 兩大特性：極低的表面能（不粘性）與較低的軟化點。以下是我們量產過程中總結的關鍵工藝控制點。

1. 銅箔附著力：鈉化蝕刻與等離子處理

PTFE 表面能極低，銅箔無法直接壓合附著，行業主流有兩種處理方案：

? 鈉萘蝕刻（鈉化處理）：通過化學方式剝離 PTFE 表面的氟原子，形成粗糙碳化層，附著力強。但該工藝涉及強腐蝕性化學品，環保要求高，且處理后表面活性窗口期僅數小時。

? 等離子體處理：采用氦 / 氧等離子體轟擊材料表面，引入極性基團實現活化。工藝更清潔、可控性更強，但設備投入成本高，對 2oz 以上厚銅的處理效果會有所下降。

工藝建議：厚銅 PTFE 板（如功放輸出級）優先評估等離子處理方案。若工廠僅具備鈉蝕刻能力，厚銅板經焊接熱沖擊后易出現銅箔起翹，制前需確認銅箔處理工藝與對應的可靠性測試數據。

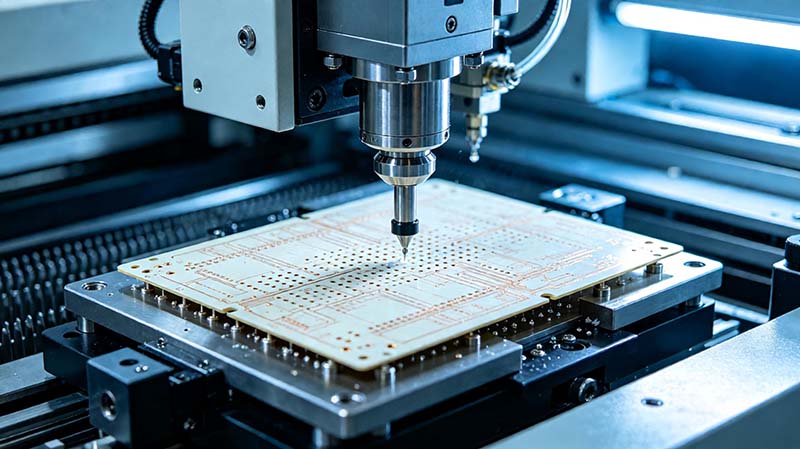

2. 鉆孔 “拖膠” 與 PTH 可靠性

PTFE 的熔點約 327℃，鉆孔過程中鉆頭與板材摩擦的局部溫度極易超過該閾值，導致 PTFE 熔化并涂抹在內層銅環上，形成 “拖膠”（Smear）。拖膠會導致后續化學沉銅無法與內層銅有效結合，最終造成開路失效。

我們的量產管控標準：

? 鉆 PTFE 板材的鉆頭壽命僅為 FR4 的 1/3，執行強制換刀制度，不沿用經驗性換刀周期

? 孔徑比（板厚 / 孔徑）超過 6:1 時，拖膠風險急劇上升，建議采用分步鉆孔或激光鉆孔方案

? 去膠（Desmear）必須采用等離子工藝，傳統高錳酸鉀化學去膠對 PTFE 幾乎無效

3. 多層板層壓與粘結片選型

純 PTFE 材料不存在常規 FR4 體系的 “半固化片（Prepreg）”，多層 PTFE 板的層間結合通常采用兩類方案：

? FEP（氟化乙烯丙烯）薄膜：熔點約 260℃，層壓溫度窗口窄，對壓機溫控精度要求極高，但高頻性能一致性好

? 低流膠環氧粘結片：成本更低，但引入異種材料界面，會降低層間高頻傳輸性能

選型判斷邏輯：若層間傳輸?shù)氖堑皖l控制信號，可采用低流膠環氧實現混壓；若層間需要傳輸射頻信號，必須采用 FEP 或 PTFE 基粘結片，否則層間過孔位置會出現嚴重的阻抗不連續。我們審圖時會重點核查疊層設計中，是否有射頻信號穿越混壓材料界面。

4. 阻焊附著力優化

PTFE 的低表面能特性，導致普通液態感光阻焊（LPI）附著力極差，是 PTFE 板最常見的質量問題之一，易出現阻焊脫落、起泡等失效。

我們的量產解決方案：

? 優先選用陶瓷填充 PTFE 基材，其表面粗糙度更高，阻焊附著力更優

? 阻焊前的等離子活化處理是必選工序，而非可選項

? 純 PTFE 基材建議采用覆蓋膜（Coverlay）替代液態阻焊，雖成本略高，但可靠性大幅提升

5. 阻抗測試與高頻性能驗證

PTFE 高頻板不能僅通過普通飛針測試驗收，高頻性能必須通過矢量網絡分析儀（VNA）在對應工作頻段掃頻驗證。我們工廠的標準量產流程為：

? 每批 PTFE 板生產時，同步制作專屬阻抗測試條（Test Coupon）

? 采用 VNA 在客戶指定頻段（默認 10GHz）測試 S 參數與阻抗值

? 管控標準為阻抗偏差≤±5%，插入損耗與仿真值偏差≤±0.5dB

五、PTFE vs FR4 vs RO4350B：場景化選型指南

什么時候必須選用 PTFE 高頻板？

? 工作頻率 > 10GHz，且走線長度 > 5cm

? 產品需經歷 - 55℃~+150℃以上的寬溫循環

? 對相位一致性有嚴格要求（相控陣、波束成形網絡）

? 高濕度、強腐蝕的特殊工作環境（海洋、化工、航天場景）

什么時候 RO4350B 性價比更高？

Rogers RO4350B 為碳?xì)浠衔?+ 陶瓷填充基材，不屬于純 PTFE 體系。6GHz 以下頻段，其 Df（0.0037）雖略遜于 PTFE，但遠優于 FR4，且加工難度與 FR4 接近。Sub-6GHz 的項目中，RO4350B 通常是性價比最優的方案，交期也更短。

混壓（Hybrid PCB）設計要點

采用 “射頻層 PTFE + 數字 / 電源層 FR4” 的混壓設計，可將整體材料成本降低 40%–60%。但需注意核心風險：混壓界面的 CTE 差異會導致板件翹曲。FR4 的 z 軸 CTE 約 50 ppm/°C，陶瓷填充 PTFE 約 24–25 ppm/°C，當板厚超過 2.0mm、尺寸大于 150mm×150mm 時，翹曲風險會顯著上升。此類場景建議射頻層選用 RO4350B（CTE 與 FR4 更匹配）替代純 PTFE。

六、典型高頻應用場景與材料匹配方案

1. Sub-6GHz 基站與功率放大器

? 頻率范圍：700MHz – 6GHz

? 推薦材料：陶瓷填充 PTFE（RO3003 / 國產對標款）、玻纖編織 PTFE

? 選型原因：該頻段對 Df 要求相對寬松，但對散熱與 PTH 可靠性要求高。陶瓷填充 PTFE 導熱性優于純 PTFE，且 CTE 與銅匹配，適配大功率功放的工作場景。

2. 毫米波 5G 與 77GHz 車載雷達

? 頻率范圍：24GHz – 81GHz

? 推薦材料：微纖玻纖 PTFE（RT/duroid 5880 / 國產對標款）、RO3003（5G 基站）

? 選型原因：77GHz 雷達波長僅約 3.9mm，天線與饋線的毫米級誤差都會導致相位失配。微纖玻纖 PTFE 的 Df 最低，可最大限度降低饋電網絡損耗。車載雷達板通常采用 2 層結構，板厚選用 0.254mm（10mil）或 0.508mm（20mil），實現天線與饋線的共面設計。

3. 衛星通信與相控陣?yán)走_(dá)

? 頻率范圍：X 波段至 Ka 波段（8–40GHz）

? 推薦材料：陶瓷填充 PTFE（RO3003/RO3035 / 國產對標款）

? 選型原因：衛星載荷對重量與可靠性要求極高，且需承受發射階段的劇烈振動與軌道上的溫度循環。陶瓷填充 PTFE 的低 CTE 特性，可保障大尺寸相控陣在溫度變化下的波束指向穩定性。

七、PTFE 高頻板設計交付前 DFM 核查清單

提交設計文件給板廠前，建議對照以下清單自查，可大幅減少制前溝通成本，規避量產工藝風險：

八、常見問題與工程判斷

Q：我的項目工作在 2.4GHz，需要用 PTFE 高頻板嗎？
A：通常不需要。2.4GHz 頻段下 FR4 的損耗基本可滿足常規設計需求，除非對天線效率或板子尺寸有極端要求。若確實需要低損耗特性，優先考慮RO4350B類碳?xì)涓哳l板，加工難度與交期遠優于 PTFE 材料。

Q：PTFE 高頻板可以做樹脂塞孔嗎？
A：不建議常規工藝的樹脂塞孔。PTFE 低表面能會導致樹脂附著力不足，熱循環過程中易出現塞孔樹脂脫落。若必須做塞孔設計，需要求板廠塞孔前做等離子活化處理，并選用與 PTFE 相容性好的特種樹脂。

Q：為什么樣板的阻焊一碰就掉？
A：這是 PTFE 板的典型工藝問題，通常原因是板廠未做等離子活化處理，或是阻焊固化溫度、能量不足。PTFE 板材的阻焊固化能量需要比 FR4 高 20–30%，且必須配合附著力促進工藝。若加工廠無等離子設備，建議改用覆蓋膜方案。

Q：PTFE 板最多能做多少層？
A：純 PTFE 多層板可做到 8–12 層，但加工難度隨層數指數級上升。超過 4 層的設計，建議選用陶瓷填充 PTFE（CTE 更低，可靠性更優），且層間粘結必須采用 FEP 薄膜而非環氧粘結片。提交設計前，務必確認板廠具備 FEP 層壓工藝經驗與高精度溫控壓機。

Q：PTFE 高頻板打樣最快多久？支持國產材料嗎？
A：常規雙層 PTFE 板打樣周期 7-10 天，多層板 10-15 天；選用國產現貨材料可縮短 1-3 天交期。我們支持全系列進口與國產 PTFE 高頻材料加工，可根據項目成本與交期需求推薦適配方案。
