透明電路板全解析：材料、工藝與設計的真實邊界

前段時間，有客戶拿著渲染圖來問：外殼做成全透明，里面的板子能不能也透明，走線全藏起來，看起來像塊玻璃？

這個問題不好回答。不是因?yàn)榧夹g(shù)上做不到，而是因?yàn)?“做到什么程度” 完全取決于材料預算、使用環境和產品定位，且每種選擇都有對應的代價。從基材怎么選、導電材料怎么配，到 SMT 怎么焊、檢測怎么做，每個環節都有取舍，而且這些取舍之間是強關聯的。

透明電路板到底 “透明” 在哪里

傳統 PCB 的顏色來源于基材和阻焊層。FR-4 是半透明黃綠色，加上綠色阻焊油墨，就成了我們熟悉的綠板。聚酰亞胺（PI）軟板呈琥珀色或深黃。

透明電路板之所以透明，是因?yàn)榛膹沫h(huán)氧玻璃布或普通 PI 換成了高透光率的材料，同時導電層要么使用極薄的金屬網格讓光線繞過，要么直接使用透明導電材料取代銅箔。

目前市場上談?wù)摰?“透明PCB”，絕大多數是 PET基材的柔性電路板。PET 本身可以做到透明、純白或淺色調，透光率可以拉到 85%-95% 之間。也有少數產品使用透明聚酰亞胺（CPI），耐溫更高但價格也相應提升。

需要明確一點：市面上的透明電路板分兩種形態。一種是僅基材透明，走線和焊盤仍可見 —— 大部分量產產品屬于這種。另一種是連導線都做到肉眼難以辨認，通過超細金屬網格或透明導電薄膜實現。后者在顯示面板和屏下傳感器等場景有實際應用，但制造難度和成本不在同一量級。

基材怎么選：不是越透明越好

透明 PCB 板的基材選擇，本質上是在透光率、耐溫和成本之間找一個平衡點。目前主流方案有三條路線：

PET。 成本最低，透光率可達 85%-95%，是消費電子透明 FPC 的首選基材。但它的玻璃化轉變溫度僅約 80°C，意味著標準有鉛和無鉛回流焊對它來說溫度過高。焊接時必須做低溫管控，或者改用導電膠粘接。

透明聚酰亞胺（CPI）。 通過對 PI 分子結構做改性處理降低結晶度，在保留 PI 耐高溫（Tg＞300°C）和抗化學腐蝕特性的同時，將透光率提升至 85% 以上。耐溫好，能扛住常規回流焊，但材料成本遠高于 PET。

玻璃。 光學清晰度最高，平整度好，熱膨脹系數低。通常用于剛性混合結構，比如透明顯示背板或光電傳感器基板。加工難度大，脆性高，不適合有彎折需求的應用。

實際項目里，如果產品只在室溫下工作、不走高溫回流焊、對成本敏感 —— 比如一次性醫療傳感器或靜態展示燈板 ——PET 是合理選擇。如果需要過回流焊、或者產品要在高溫環境下長期運行，就得考慮 CPI 或者玻璃。

導電材料：銅的替代品沒有一個完美

這是透明電路板制造中最核心的技術矛盾：導電性最好的材料（銅）完全不透光，而透光的材料導電性都比銅差很多。

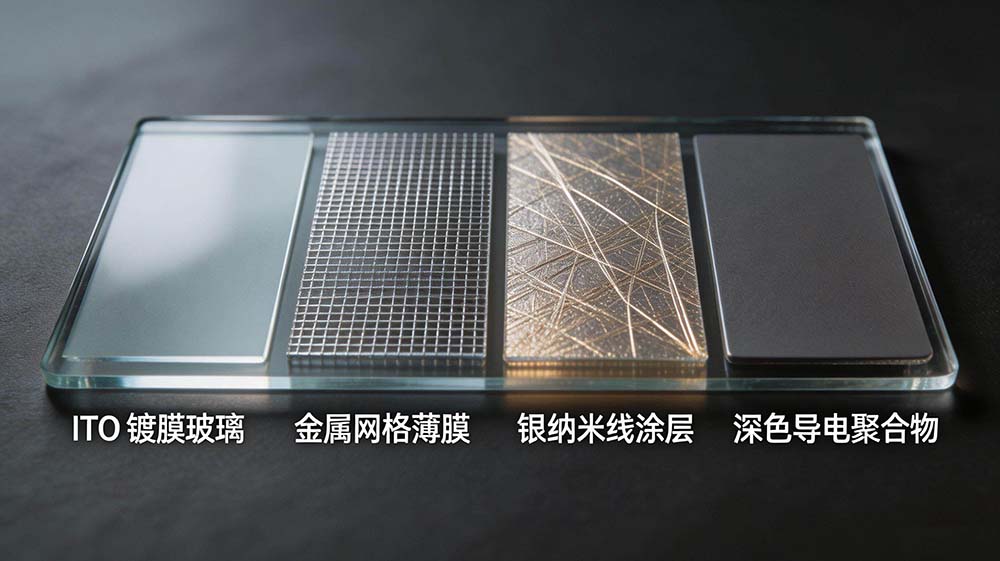

目前有四種替代方案在生產中使用：

氧化銦錫（ITO）。 透光率約 90%，工藝最成熟，在顯示面板和觸控屏領域用了很多年。缺點是脆，彎折一萬次后電阻可能上升 300%，不適合動態彎折場景。

金屬網格（Metal Mesh）。 通過微米級金屬線交叉形成網格，透光率約 85%，方阻可做到 5Ω/□以下，彎折壽命達 20 萬次。視覺效果上能看到極細的網格紋路，不是絕對意義上的 “全透明”。

銀納米線（AgNW）。 直徑小于 30nm 的銀線隨機分布形成導電網絡，透光率可達 92%，方阻約 8Ω/□，可耐受 180° 對折。

導電聚合物（如 PEDOT）。 可印刷，柔韌性好，但導電率偏低，主要用于低功耗或一次性電子產品。

這里有一個容易被忽略的事實：以上所有透明導電材料的電阻率都高于銅。對于高速數字信號或大電流路徑，需要在設計中縮短導線長度、加寬線寬，或者在關鍵路徑上保留薄銅走線，接受一定的可見度代價。設計軟件里的阻抗計算器，在面對透明導電材料時也需要重新核對參數。

制造工藝：比標準 FPC 多一層光學約束

透明柔性電路板的制造流程在原理上與標準 FPC 相似 —— 鉆孔、圖形轉移、蝕刻、貼覆蓋膜、沖切 —— 但每個環節都因?yàn)?“光學要求” 而變得更苛刻。

材料處理上的差異最明顯。透明基材對高溫更敏感，PET 基板在焊接過程中需要更精確的溫控，烙鐵溫度稍高就可能泛黃。操作時手上的油脂也會污染表面，后續制程中顯現為可見的污漬。因此，透明 PCB 的生產和 SMT 貼裝通常在潔凈室環境下進行，所有接觸工序需戴手套操作。

圖形精度方面，透明基材上線路圖形的對比度很低，AOI 光學檢測的識別率會下降。同時透明材料的熱膨脹系數與銅箔差異較大，層壓和烘烤過程中基材收縮會導致對位偏移。多層透明板需要低溫柔性粘合劑，并精確控制壓合參數，避免氣泡和分層影響光學效果。

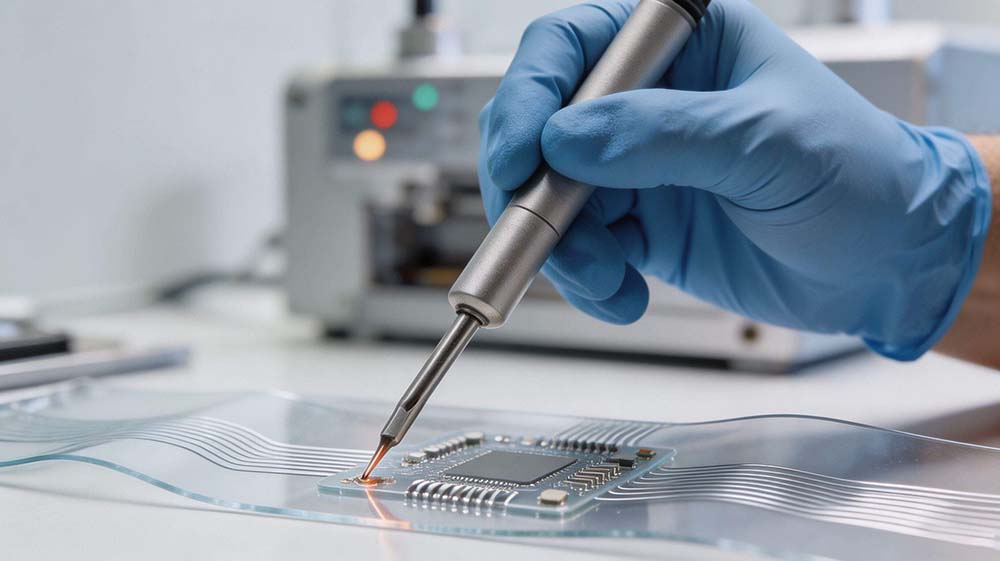

SMT 組裝方面，低溫焊接是 PET 基板的常見做法 —— 約 230°C 的低溫錫膏或?qū)щ娬澈蟿﹣肀Ｗo(hù)基板。但低溫焊料的機械強度和可靠性低于標準 SAC305 焊點，對于有抗跌落或抗振動要求的產品，需要做額外的可靠性驗證。有一線工程師的實操反饋值得注意：在透明板上用電烙鐵進行返修極其困難，吸錫槍加熱后基材有粘連風險，一塊板基本就是一次性的。

設計透明電路板：繞不開的幾個考量點

設計階段如果沒有把光學、電氣和機械三個維度的約束一起考慮，到了生產端就很難補救。

走線布局。 關鍵視覺區域的走線密度應盡量降低。高速信號和電源路徑可以繞到板邊或不透光區域，把 “展示面” 留給低密度、低速的信號線。對于透明導電材料的高電阻特性，需要比銅走線更短的路徑和更寬的線寬來補償。

光學一致性。 檢測標準與普通 PCB 完全不同。在綠油板上可以忽略的外觀瑕疵 —— 比如輕微的銅面氧化斑點、覆蓋膜邊緣的微小氣泡 —— 在透明板上會直接降低透光率和視覺品質。大批量生產前需要和制造商明確可接受的光學閾值標準。

機械支撐。 透明基材通常比 FR-4 更柔軟，PET 特別明顯。連續通電后邊角可能出現輕微變形。如果板子上有較重的連接器或需要經常插拔的接口，需要在不影響透明度的前提下加補強片（如 0.15mm 超薄 FR-4 補強），或者調整結構設計讓外殼承擔應力。

成本預期。 透明 FR-4 類電路板的成本通常是同規格普通 FR-4 多層板的 3-5 倍。這還沒有計入透明導電材料的額外成本。在項目啟動前把預算錨定在這個區間，可以避免后續因成本超預期而被迫更換方案。

透明電路板適合什么產品

透明電路板的價值不在于 “替代 FR-4”，而在于 “實現 FR-4 做不到的設計”。它的核心適用場景有三類：

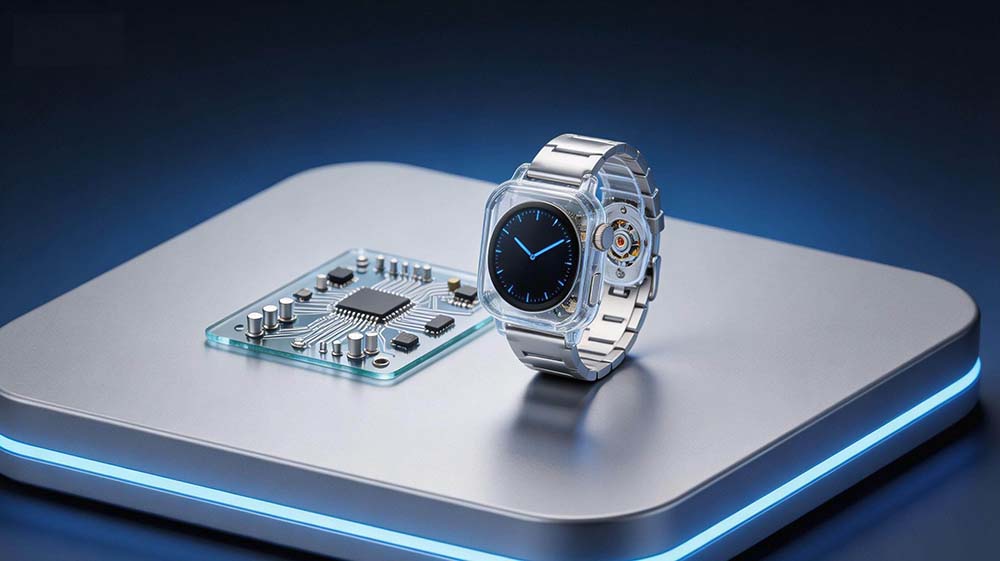

審美驅動型。 智慧手表、AR/VR 頭戴設備、透明外殼的消費電子產品。電路板本身就是設計語言的一部分，不需要藏起來。

光學功能型。 透明顯示屏背板、屏下傳感器模組、透明天線。電路必須在透光的同時完成信號傳輸，光學性能和電氣性能同等重要。

空間極致型。 可折疊設備、曲面共形傳感器、超薄醫療檢測貼片。利用柔性加透明的雙重優勢，把電路塞進傳統硬板進不去的空間。

但有一條底線需要在設計階段就明確：透明電路板不等于 “看不見的電路板”。 走線、焊盤、元件在大多數方案中仍然可見，只是以不同于傳統 PCB 的形式呈現。如果把 “全透明、無任何可見導體” 作為硬性指標，目前只有極少數實驗室級別的方案能接近這個目標，量產可行性和成本都需要單獨評估。
