焊膏印刷工藝優化：參數耦合、缺陷排查與 SPI 閉環管控

在 SMT 產線上有一個公認的數據：60% 到 70% 的焊接缺陷，追根溯源都能回到焊膏印刷這個環節。這不是理論推算，而是來自大量產線統計和失效分析的結果。換句話說，印刷這道關口守住了，后續的貼片和回流焊就少了一大半麻煩。但印刷本身又是一個變量極多的過程 —— 鋼網、焊膏、刮刀、環境溫濕度、設備精度，每個因素都在互相拉扯。下面我從實際產線經驗出發，把這幾個環節串起來講。

印刷前先要看：焊膏選型的幾個關鍵決策點

焊膏不是越貴越好，關鍵是匹配。選型時我一般盯住三個維度。

第一個是顆粒度。顆粒度必須和鋼網開孔尺寸匹配，行業內有個 “五球法則”：鋼網開孔最小尺寸至少是錫粉最大粒徑的 5 倍。比如 Type 4 錫粉（20-38μm），最大粒徑 38μm，乘以 5 等于 190μm，意味著鋼網開孔最小尺寸不能低于 190μm；如果是 Type 5（15-25μm），最小開孔尺寸可以做到 125μm。選錯了顆粒度，印刷時鋼網堵孔會頻繁發生，產線調試根本調不過來。

第二個是粘度。粘度太大，焊膏不容易穿過鋼網開孔，印出來的線條殘缺不全；粘度太低，印完后焊膏容易流淌和塌邊，細間距器件會橋連。實際采購中，不同品牌或批次的錫膏粘度差異可能超過 20%，所以換批次后即使參數不變，印刷效果也可能完全不同。一個簡單的現場判斷方法是：用刮刀攪拌焊膏約 30 分鐘后挑起少許，讓它自然落下 —— 如果慢慢逐段落下，粘度適中；如果根本不滑落，粘度太大；如果快速滑下，粘度太低。

第三個是免洗還是水洗。消費類電子產品通常走免洗路線，節省一道工序；但醫療電子、軍工、高阻抗電路等，殘留的助焊劑在潮濕環境下會產生離子遷移，形成枝晶短路，這類產品必須清洗。選免洗焊膏時，要確認其殘留物在最終使用環境下不會產生導電通道。

六個核心參數的耦合邏輯：它們不是獨立設置的

焊膏印刷參數之間是相互制約的關系 —— 改了刮刀速度，刮刀壓力得跟著調；調了脫模速度，鋼網與 PCB 的間距也要重新確認。如果沒有這個耦合意識，單個參數怎么調都調不到位。

刮刀壓力是控制焊膏填充鋼網開口的核心變量。壓力過小，焊膏填不滿開口，導致少錫；壓力過大，焊膏被強制擠到鋼網底部，印出來過量，回流后橋連。通常設定在 50-150N 之間，具體要看鋼網厚度和焊膏粘度。實際調試時，我會用壓力傳感器確認實際值，而不是只看機器的表盤讀數，因?yàn)闄C(jī)械損耗會導致顯示值與實際值有偏差。

印刷速度影響焊膏在鋼網表面的滾動狀態。速度太快，焊膏來不及充分填充開口，印出來不飽滿；速度太慢，焊膏停留時間過長，助焊劑提前揮發，容易拉尖。一般設置在 20-80mm/s。細間距器件（如 0.4mm pitch）建議降到 30mm/s 以下，給焊膏足夠的填充時間。壓力與速度的耦合關系需要特別注意：速度調快后，如果壓力不跟上去，開口填充效率會同步下降。

刮刀角度決定了刮刀對焊膏垂直方向施力的大小。最佳角度在 45°-60° 之間，此時焊膏有良好的滾動性。如果角度超過 80°，垂直方向的分力幾乎為零，焊膏只能在鋼網表面滑動而無法被壓入開口。刮刀角度通常在設備安裝階段設定后較少變動，但刮刀刀片磨損會使實際角度漂移，定期檢查刀片狀態很關鍵。

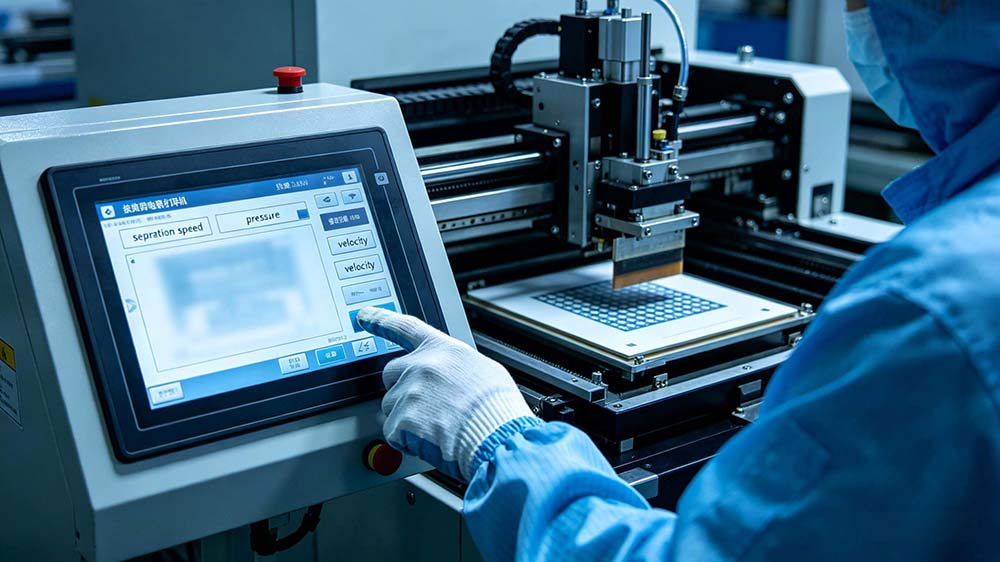

脫模速度與距離是細間距印刷最容易出問題的環節。脫模速度過快，焊膏與鋼網側壁的粘附力來不及釋放，會拉回一部分焊膏，造成拉尖或錫量不足；速度過慢，焊膏可能粘在鋼網上不下來。成熟的工藝通常采用兩段式脫模：初始慢速（0.5-1mm/s）消除粘附力，后段快速提升效率，脫模距離一般設在 2-5mm。細間距印刷時，脫模速度是影響成型質量最關鍵的一個變量，值得花時間做正交實驗找到最優窗口。

鋼網與 PCB 的間距決定了印刷厚度的均勻性。理想狀態下鋼網緊貼 PCB 表面，但因 PCB 翹曲，通常保留 0-0.1mm 間隙，用真空吸附或支撐針補償。間距過大，焊膏受壓后向四周擴散，細間距位置極易橋連。

清洗頻率與方式直接影響鋼網開孔的一致性。焊膏在鋼網開口側壁累積，不及時清洗會縮小有效開孔面積，引發少錫。通常每印 5-10 塊板做一次全清洗，細間距產品這個頻率還要提高。清洗方式分干擦、濕擦和真空吸附，濕擦加真空的組合效果最好，但要注意溶劑用量不能過多。

產線上最常撞見的幾類印刷缺陷與排查路徑

出現印刷缺陷時，最忌諱的是上來就調參數。我的習慣是先判斷缺陷的分布模式 —— 是整板性的還是局部性的、是隨機出現的還是固定位置的 —— 再按優先級逐項排查。

少錫 / 漏印是最常見的缺陷，鋼網堵孔是第一嫌疑人。如果發現少錫集中在某些固定位置，先檢查對應鋼網開孔是否被殘留焊膏堵塞。如果是整板性少錫，優先查刮刀壓力是否偏低、印刷速度是否過快導致填充不充分、以及焊膏粘度是否偏高。

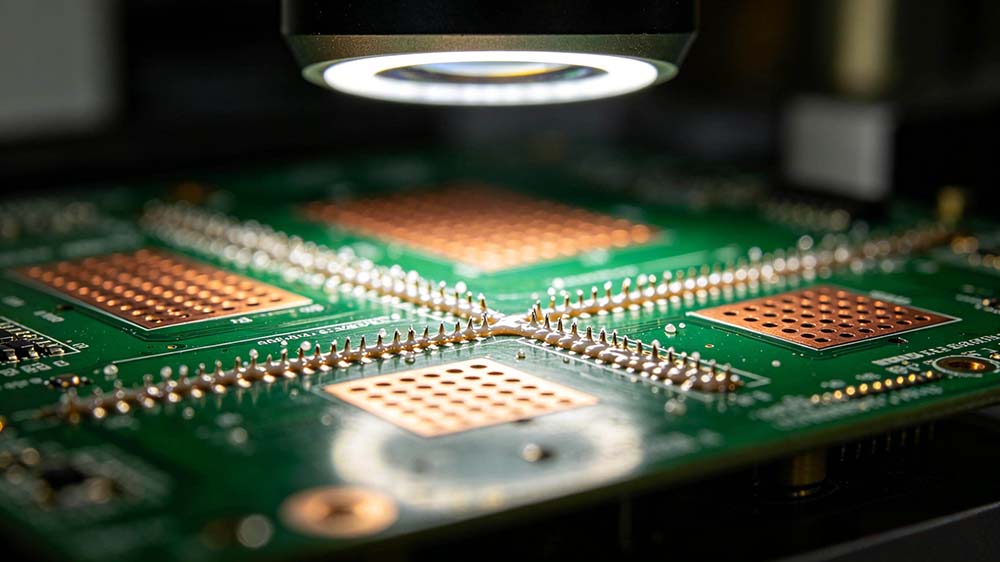

連錫 / 橋接在細間距器件上尤其容易發生。排查順序是：先看脫模速度是否偏慢或脫模距離不足導致相鄰焊盤間的焊膏拉絲；再看刮刀壓力是否過大將焊膏擠出開口邊緣；最后查鋼網與 PCB 間距是否偏大導致焊膏受壓擴散。

拉尖是指印刷后焊膏邊緣呈鋸齒狀或向上凸起，根本原因是脫模時受力不均。常見原因包括：刮刀壓力不夠?qū)е落摼W(wǎng)表面刮不干凈、脫模速度過快、焊膏粘度偏大。優化方法：先確認刮刀能把鋼網表面刮凈，再調脫模速度，最后才考慮是否需要更換焊膏。

焊膏偏位表現為印刷圖形與焊盤位置偏移。先檢查 PCB 定位是否松動，MARK 點識別是否有誤差；如果是整板偏位，多半是印刷機的 PCB 夾持或支撐出了偏差；如果是局部偏位，可能是鋼網 MARK 與 PCB 的 MARK 匹配度不夠。

錫珠在回流后出現在焊點周圍或元件本體上。根源通常是印刷時焊膏被擠壓到鋼網背面或 PCB 非焊盤區域。排查重點：檢查刮刀壓力是否波動過大、鋼網背面清潔是否徹底。鋼網背面的殘留是產生錫珠最常見的因素。

3D SPI：從 “檢不檢” 到 “怎么檢” 再到 “怎么調”

2D SPI 只能看錫膏的平面面積和 X/Y 偏移，用 “有沒有印上” 的標準來判斷。但一旦涉及高度、體積和三維形貌，2D 就無能為力了。3D SPI 通過結構光投影或激光掃描，測量每塊焊盤上焊膏的高度、體積、面積和偏移量，給出的是定量數據而不是簡單的通過 / 不通過。

為了達到 “零缺陷” 交付，3D SPI 與 3D AOI 已成為精密SMT產線的標準配置。在實際應用中，3D SPI 最大的價值不是 “發現問題”，而是 “數據閉環”。印刷機印完一塊板，SPI 立即檢測每處焊盤的錫膏體積、高度和面積，一旦發現某個位置的錫膏體積出現系統性偏移，系統自動將補償數據反饋給印刷機，由印刷機實時調整鋼網對位或刮刀壓力。

BGA 焊接缺陷的根源往往在印刷環節。X-Ray 檢查發現的 BGA 內部空洞，很多是印刷時焊膏體積不足或形貌異常導致。3D SPI 能精準計算 BGA 焊盤上的焊膏體積，并通過 SPC 數據監控體積偏差是否超出工藝窗口。

在設置 CPK 基準時，我通常要求關鍵元件（BGA、QFN、細間距連接器）的焊膏體積 CPK 大于 1.33，達不到這個數值就說明工藝窗口太窄，需要從鋼網設計或參數設置上找根本原因。

結語：印刷質量是一種系統能力

焊膏印刷不是調好一臺機器就一勞永逸的事。它考驗的是一個工廠在材料選型、鋼網設計、參數調校、環境控制和檢測反饋各個環節上的協同水平。焊膏的批次差異、車間溫濕度的季節性波動、鋼網張力的衰減、刮刀的磨損…… 任何一個變量失控，都會在印刷效果上體現出來。

好的焊膏印刷工藝，說到底就是建立一套能夠提前發現偏差、及時修正的參數閉環機制。能夠穩定交付高精度焊接板的工廠，靠的不是某個老師傅的經驗，而是數據和標準構成的系統能力。了解更多詳情歡迎聯系愛彼電路技術團隊
